Для тяжелой металлической двери особенно важна мягкость работы, плавность движений. Все это может обеспечить доводчик. Особенно полезны эти устройства в местах с большим количеством входящих и выходящих людей. Прежде, чем узнать, как установить доводчик на металлическую дверь, познакомимся поближе с его работой.
Принцип действия доводчика
Принципиальное устройство дверного доводчика сочетает в себе функции возвратной пружины и демпфера. Основной его механизм смонтирован в компактном корпусе, а усилие на дверное полотно передается поворотом рычага на приводном валу.
Устройство доводчика представляет собой гидроцилиндр с системой каналов, клапанов и регулировочных винтов. Поршень, поджатый пружиной, передает ее усилие на вал через реечную зубчатую передачу. Открывающаяся створка двери через рычаг поворачивает вал с шестеренкой, через нее и зубчатую рейку сдвигает поршень и сжимает пружину.
Пружина, в свою очередь, стремится обратить движение всех деталей вспять и закрыть дверь. При разных положениях поршня открываются и закрываются определенные каналы протока жидкости, гидравлическое сопротивление которых регулирует скорость движения створки.
Как работает доводчик двери
В работе доводчика есть несколько фаз, каждая из которых контролируется определенным каналом перетока жидкости в гидроцилиндре и соответствующим регулировочным винтом. В каждой фазе створка ведет себя особым образом.
- Начало открывания. Дверь открывается легко, но при усилении нажима появляется сопротивление, тормозящее движение. При отпускании створки она плавно возвращается назад.
- Фиксация в открытом положении. При углах более 80 – 90 градусов усилие пружины нейтрализуется, и створка может неограниченно долго оставаться в таком положении.
- Первая фаза закрывания. При углах открытия больше 45, но меньше 80 градусов дверь под действием возвратной пружины закрывается с небольшим сопротивлением и повышенной скоростью.
- Вторая фаза закрывания. Приближаясь к закрытому положению на угол менее 45 градусов, створка замедляется и дальше движется с небольшой скоростью, сопротивляясь попыткам ускорить ее.
- Финальная фаза (прихлоп). При подходе полотна к косяку сопротивление гидроцилиндра уменьшается, и дверь полностью закрывается под действием возвратной пружины, усилие которой в этом положении минимально.
В бюджетных моделях доводчиков не предусмотрена фиксация двери в открытом положении и нет разделения закрывания на две фазы.
Как установить доводчик на дверь в подъезд

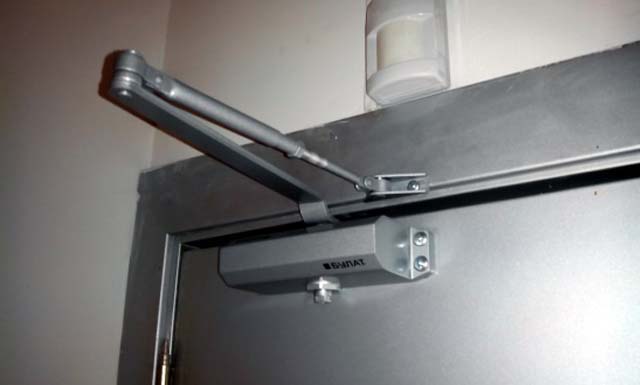

Как установить доводчик на металлическую дверь подъезда? Прежде всего, предположим, что мы имеем дело с самой распространенной компоновкой, в которой корпус механизма соединяется со створкой двухзвенным шарнирным рычагом, поворачивающимся на валу в горизонтальной плоскости. Дверь открывается наружу, а доводчик устанавливается внутри. В этом случае само устройство крепится на притолоке, а рычаг – к створке.
Разметка
Вначале нужно определиться, как широко будет открываться дверь. От этого зависит, на каком расстоянии от петель будет крепиться механизм. В инструкции к доводчику есть таблица, в которой указаны монтажные размеры в зависимости от конкретной модификации устройства и максимального угла открытия створки.
Определив главный размер по таблице, откладываем его на притолоке по горизонтали от оси петель (ее проекции на плоскость установки). Это и будет положение ближайших к петлям точек крепления корпуса (базовая метка). Остальные размеры, в том числе и на полотне двери, откладываются: по горизонтали – от базовой метки, по вертикали – от нижнего края притолоки.
После окончания разметки нужно просверлить отверстия в соответствующих точках. При этом следует грамотно подобрать крепеж и диаметр сверла. Для металла можно использовать специальные винты-саморезы. Отверстия по диаметру должны быть меньше саморезов на 0,5 мм. Если точка крепления попадает на толстый металл (профиль каркаса), эта разница может быть уменьшена до 0,3 – 0,2.
В комплекте к доводчику может быть установочный шаблон в натуральную величину, который может существенно упростить монтаж, избавив установщика от разметки. Нужно просто аккуратно закрепить рисунок на двери скотчем и все отверстия сверлить прямо по меткам на нем.
Установка
Корпус доводчика устанавливается так, чтобы регулировочные винты на его торце были обращены в сторону петель.- Рычаг надевается на вал снизу перпендикулярно плоскости двери и фиксируется шайбой и гайкой.
- Тяга рычага закрепляется на створке, ее длина регулируется так, чтобы при соединении с рычагом она притягивала его, занимая при этом положение перпендикулярное полотну.
Регулировка

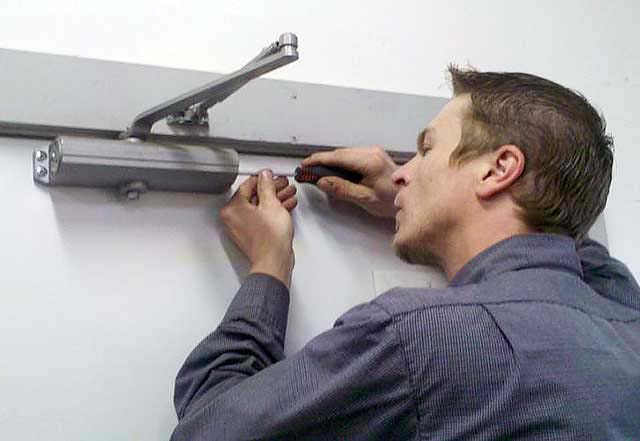

Вначале настраивается скорость закрывания двери. Вращение регулировочного винта по часовой стрелке замедляет движение, против – ускоряет. Точно так же устанавливается скорость в фазе прихлопа. Поведение створки в других фазах (если они есть) настраивается аналогично.
Теперь, когда вы знаете, как установить доводчик на металлическую дверь, эта операция не вызовет серьезных затруднений.
